STEEL 4.0 - Um Produto com a Qualidade ESTAMPO TEC

STEEL 4.0 engloba tecnologias para automação e troca de dados pois facilita a visão e execução do conceito de “Fábricas Inteligentes” onde sistemas monitoram processos e tomam decisões descentralizadas.

Através de redes, os sistemas se comunicam e cooperam entre si e com o operador em tempo real; os serviços internos e intra-organizacionais oferecidos agregam valor ao processo e aos participantes da cadeia produtiva.

Nossos Produtos

A tecnologia da STEEL 4.0 em Automação Industrial, especializada em estampagem de metais e corte de blanks, é referência na fabricação de equipamentos no Brasil. Desenvolvemos projetos especiais e prestamos serviços de implantação e assistência técnica especializada para os mais diversos segmentos da indústria metalúrgica como autopeças, utilidades domésticas, eletro-eletrônicos, entre outras.

Oferecemos Solução Completa, especificando, fornecendo e montando no cliente os equipamentos, além de ministrar o treinamento operacional para o pessoal envolvido na planta fabril (Turn-key).

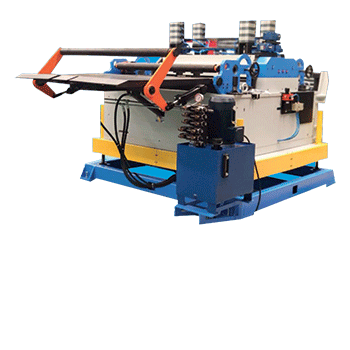

Endireitador / Alimentador para Prensa com acionamento e controle por Servo Comando

Equipamento desenvolvido para larguras que variam de 200 a 1.850 mm e espessuras de 0,5 a 6 mm. O Alimentador / Endireitador para prensa ou Guilhotinas com comando através por servomotores trabalha tanto com aço de baixo teor de carbono (SAE 1010/1020) quanto de alto teor de carbono (LNE 38/50, DP600/1000), materiais com resistências de 290 a 1000 MPa.

Itens 1 e 2 : Acionamento automático de regulagem de endireitamento através de servos motores eletrônicos. Os dados são armazenados em banco de dados para rápido set-up.
Item 3 -Tracionamento e movimentação linear do material através de servo motor eletrônico.

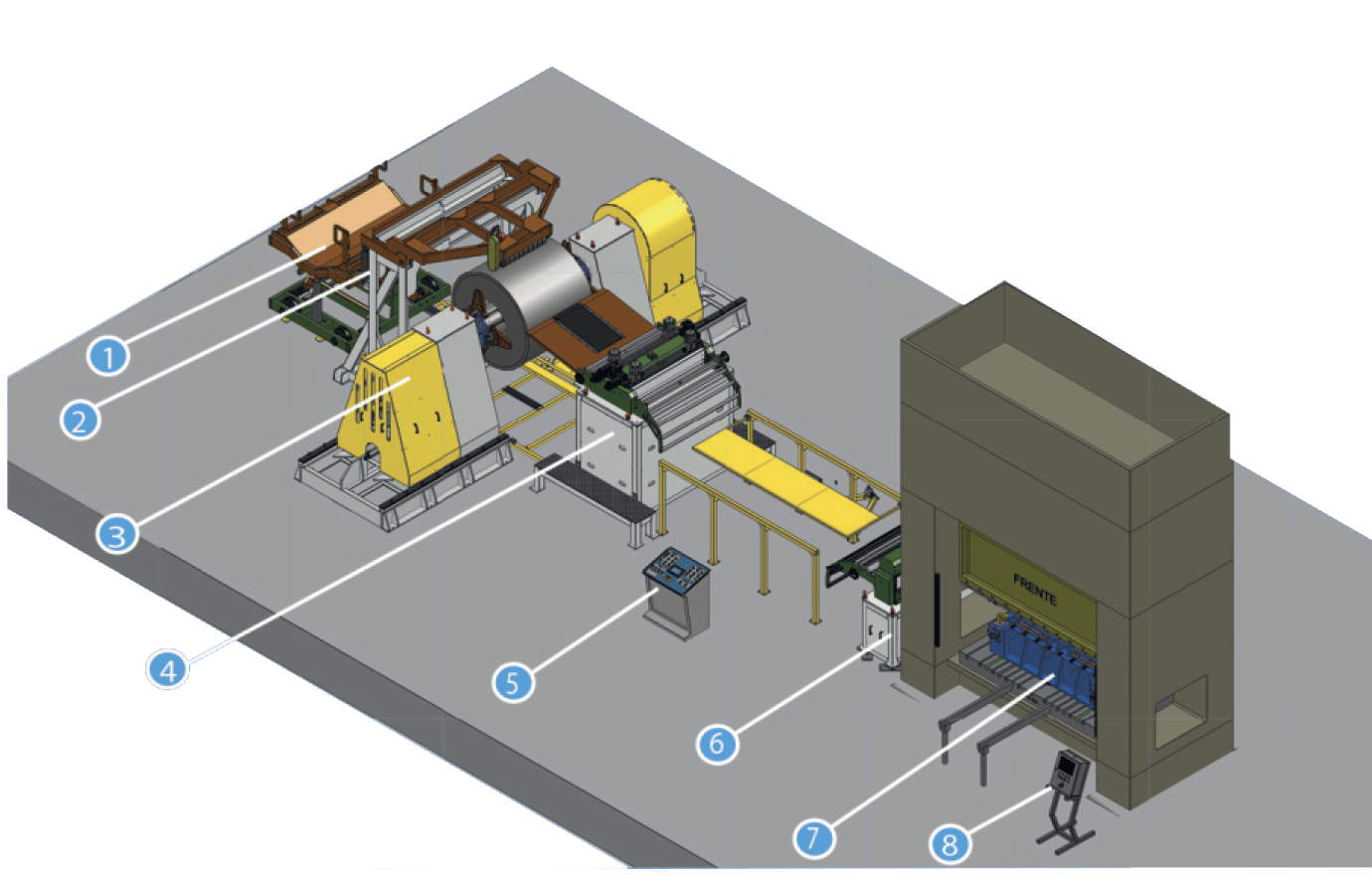

Linhas de Corte Transversal para Chapas

Linhas de corte desenvolvidas para:
• Corte de blanks retos com utilização de guilhotina. • Corte de blanks em ângulo determinado com utilização de guilhotina. e sistema de automação de rotação. • Corte de blanks figurados com prensa.

1 - Carro Elevador de Bobina para cargas de 3.000 a 20.000 kg.
2 - Rolo Pressor com acionamento hidráulico para set-up de abertura de bobina e introdução da ponta da bobina.
3 - Desbobinador motorizado com freio para cargas de 1.000 a 20.000 kg e larguras de 200 a 1.850 mm úteis.
4 - Endireitador / Alimentador Eletrônico para larguras de 200 a 1.850 mm úteis e espessuras de 0,5 a 6 mm.
5 - Guilhotina com acionamento hidráulico padrão de mercado.
6 - Sistema de automação eletrônico para rotação de guilhotina para corte em ângulo.
7 - Mesa Elevadora Automática para descarga dos blanks de chapas nos pallets.
8 - Prensa de 40 a 2000 toneladas de força a ser utilizada para corte dos blanks de chapas figuradas (com ferramental).






MONITORES DE FERRAMENTAS PARA PROCESSOS CONTÍNUOS

O sistema monitora o processo de estampagem em prensa de freio-fricção. Nos processos onde a alimentação do material é automática, ou seja, sem a manipulação do operador, o monitor de ferramenta protege o estampo no caso de erro no posicionamento do material, bem como falha na saída de peça e enrugamento da tira, entre outros pontos críticos, fazendo a parada imediata da máquina.

Alguns pontos de monitoramento:

1 - Falta de material
2 - Enrugamento de material
3 - Pino piloto
4 - Confirmação de passo
5 - Saída de peças

Observação: É possível adicionar outros pontos de monitoramento opcionais (expulsor de peças, lubrificação, etc.)

ALIMENTADORES PNEUMÁTICOS

Equipamento que atende plenamente as exigências da produção:

• Rígido e robusto mas ao mesmo tempo com dimensões adequadas para que se possa montá-lo o mais próximo possível do estampo;
• Preciso (+/- 0,05mm) graças a eficientes amortecedores traseiros e dianteiros;
• Silencioso;
• Econômico no consumo de ar comprimido bem como no custo de aquisição;
• Guilhotina com acionamento hidráulico padrão de mercado.
• Construído para longa vida operacional com materiais nobres (camisa de latão, pistões em aço inox com cromo, etc.). Não há risco de oxidação interna do alimentador devido a presença de umidade no ar comprimido
• Fácil de instalar (componente intercambiável entre dois ou mais estampos).








Acionamento mecânico pelo próprio martelo ou came da prensa, sendo possível acionamento elétrico através de sensor.

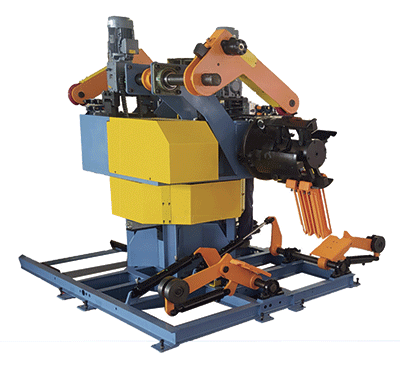

SOLUÇÕES EM AUTOMAÇÃO DE PRENSAS

• Desbobinadores (verticais/horizontais);
• Desbobinadores + Endireitadores (modelo compacto);
• Endireitadores;
• Alimentadores Eletrônicos;
• Endireitadores / Alimentadores (eletrônicos conjugados);
• Endireitadores / Alimentadores Eletrônicos + Desbobinadores;

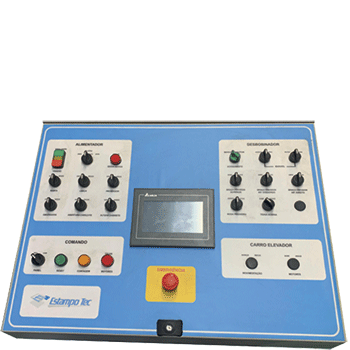

• Sistema de Automação para Prensa Conjugado;
• Carros Elevadores;
• Rolos Pressionadores;
• Cortinas de luz; • Comandos Eletrônicos Bimanual de Segurança.







Steel 4.0 - Produção de Placas Mercosul - Estampo Tec



Solução completa desenvolvida para nosso cliente para produção das placas padrão Mercosul
de automóveis e motocicletas.

Equipamentos utilizados na linha:
🟢 Desbobinador;
🟢 Aplicador de Película;
🟢 Alimentador:
🟢 Ferramenta de Estampo;
🟢 Prensa;
🟢 Esteira;

Steel 4.0 - Um produto com qualidade Estampo Tec

Esteira Steel 4.0 - Estampo Tec



Esteira desenvolvida pela Steel 4.0 para uma aplicação personalizada.
Utilizada tanto para a extração de produtos quanto retalhos de material, podendo ser utilizada em
pequenos espaços cujo acesso é restrito.
Esta solução melhora a eficiência do processo, evitando paradas desnecessárias, bem como melhora da ergonomia do posto de trabalho.

Oferecemos mais que produtos... Oferecemos soluções!
